基于飞行时间能量分析器的深紫外激光角分辨光电子能谱仪

高分辨角分辨光电子能谱系统，采用飞行时间分析器技术

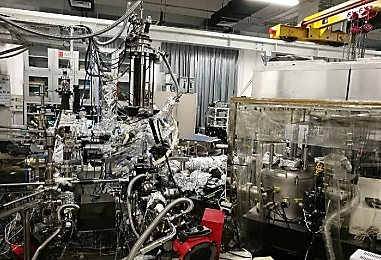

系统概述

本系统是基于飞行时间能量分析器的深紫外激光角分辨光电子能谱仪，采用先进的飞行时间技术进行能量分析，结合深紫外激光光源，可在超高真空、极低温度和低剩磁环境下对各类先进材料的电子结构进行高分辨测量，特别适用于量子材料、强关联体系和拓扑材料的精细电子结构研究。

主要研究材料体系

强关联电子体系	高温超导材料、新型超导体、庞磁电阻材料、重费米子材料等
磁学与自旋材料	磁学材料和自旋电子学材料
低维与纳米材料	低维材料和纳米材料等
拓扑量子材料	狄拉克费米子材料和拓扑绝缘体

激光系统参数

输出波长	177.2 nm（深紫外波段）
平均功率	44.47 μW @ 250.6 KHz
脉冲宽度	8.4 ps
重复频率	250.6 kHz
偏振状态	线偏振和椭圆偏振可调

谱仪系统参数

真空度	2.5×10⁻¹¹ mbar（超高真空）
主腔内剩磁	0.81 mGuass（极低剩磁）
样品转角仪	六个自由度
样品最低温度	9.3 K（液氦低温）

飞行时间技术特点

采用飞行时间能量分析器，实现高能量分辨率、高传输效率、多通道同时测量，特别适合复杂电子结构的精细表征

技术优势

飞行时间分析器	基于飞行时间原理的能量分析，无需扫描即可同时测量多能量通道
高能量分辨率	深紫外激光源配合飞行时间分析器，实现优异能量分辨率
超高真空	2.5×10⁻¹¹ mbar工作真空，确保样品表面洁净
极低剩磁	0.81 mGuass主腔剩磁，减少磁场对电子轨迹的干扰
低温测量	9.3 K样品温度，适合低温物理研究
灵活样品操作	六自由度样品台，精确控制样品位置与取向

主要测量功能

能带结构测量：动量空间能带色散关系的精确测量
费米面测绘：费米能级附近电子结构的完整表征
能量分布曲线：特定动量点的电子能谱测量
动量分布曲线：特定能量点的动量空间分布
温度依赖测量：9.3K-300K温度范围内的电子结构演化
偏振依赖测量：线偏振/椭圆偏振光下的电子态选择性测量
二维能带成像：能量-动量二维空间的电子结构可视化

适用研究领域

凝聚态物理、材料科学、强关联电子体系、自旋电子学、拓扑量子材料、低维纳米科学、表面科学、高温超导研究

典型研究应用

高温超导	研究高温超导体的能隙结构、费米面重构、赝能隙等
拓扑材料	表征拓扑绝缘体的表面态、狄拉克锥、拓扑相变等
二维材料	研究石墨烯、过渡金属硫化物等二维材料的能带结构
磁性材料	表征磁性材料的能带劈裂、交换相互作用等

系统特点总结

1. 采用飞行时间能量分析器，实现高效率、高分辨率测量
2. 深紫外激光光源(177.2nm)，提供优异能量分辨率
3. 2.5×10⁻¹¹ mbar超高真空，0.81 mGuass低剩磁环境
4. 六自由度样品台，9.3K低温，满足复杂样品测量需求
5. 偏振可调激光，支持偏振依赖测量
6. 适合强关联材料、拓扑材料、低维材料等多种体系研究

基于飞行时间能量分析器的深紫外激光角分辨光电子能谱仪技术规格信息

注：技术参数如有变更，恕不另行通知 | 适用于前沿凝聚态物理与材料科学研究
