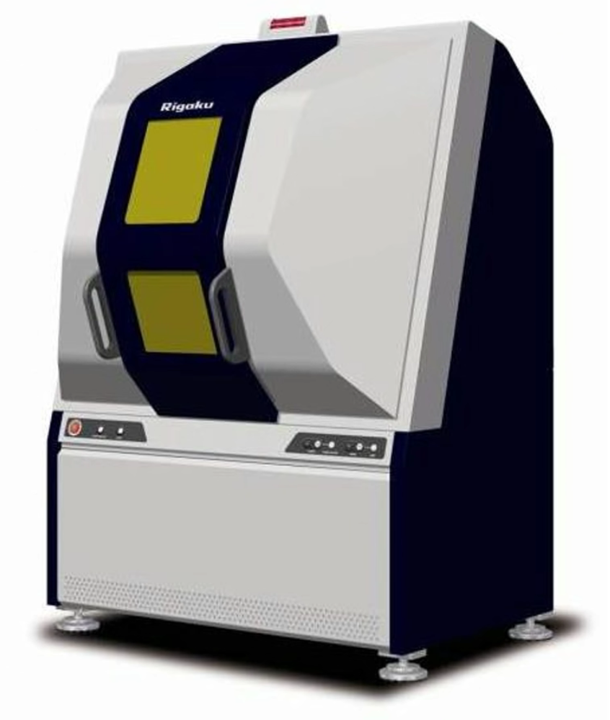

Rigaku SmartLab 9kW 组合式X射线衍射仪

核心优势

• 9 kW 高功率 Cu 旋转阳极 X 射线源，提供高强度、高稳定性衍射信号
• θ-θ 样品水平测角仪设计，兼容各类样品形态（粉末、块体、薄膜）
• 配备 Hypix-3000 超高速二维面探测器，实现快速数据采集与织构分析
• 集成 CBO 交叉光束光学系统，一键切换平行/聚焦光路
• 支持 微区测量、薄膜反射率（XRR）、面内取向、高低温原位实验 等高级功能

核心硬件配置

高级功能附件

• Rx-Ry 薄膜微调样品台： Rx/Ry 轴 ±5°（精度 0.002°），用于精确对准
• 面内测量附件（In-plane geometry）： 支持 2θχ 扫描（范围 -3° ~ +120°），用于薄膜取向分析
• 微区测量附件： CBO-F 聚焦光路 + X-Y-Z 微区样品台 + CCD 相机
• 高温附件 HTK1100： 自动控温，最高 1100°C（真空/大气）
• 中低温附件 DCS350： 温度范围 -100°C ~ 350°C（需用户自备液氮）

软件与数据分析

• 标准软件： 仪器控制、数据采集与基础分析
• Global Fit XRR： 薄膜厚度、密度、界面粗糙度拟合
• 3D Explore： 三维倒易空间可视化
• ICDD PDF-2 数据库： 含 Search-Match 定性分析、RIR 定量分析、晶胞参数精修等功能

典型应用： 多晶物相鉴定、晶粒尺寸与微观应变分析、薄膜结构表征、外延取向、残余应力、原位高低温相变研究

技术规格摘要

制造商： Rigaku Corporation（日本理学）
